Как подключить RCA-тюльпаны к телевизору от приставки

Аналоговое подключение через RCA-разъемы (тюльпаны) позволяет передавать аудио и видео сигнал со старых приставок на телевизоры. Рассмотрим процесс подключения и настройки.

1. Проверка совместимости устройств

2. Процесс подключения кабелей

Пошаговая инструкция:

1. Выключите телевизор и приставку из розетки

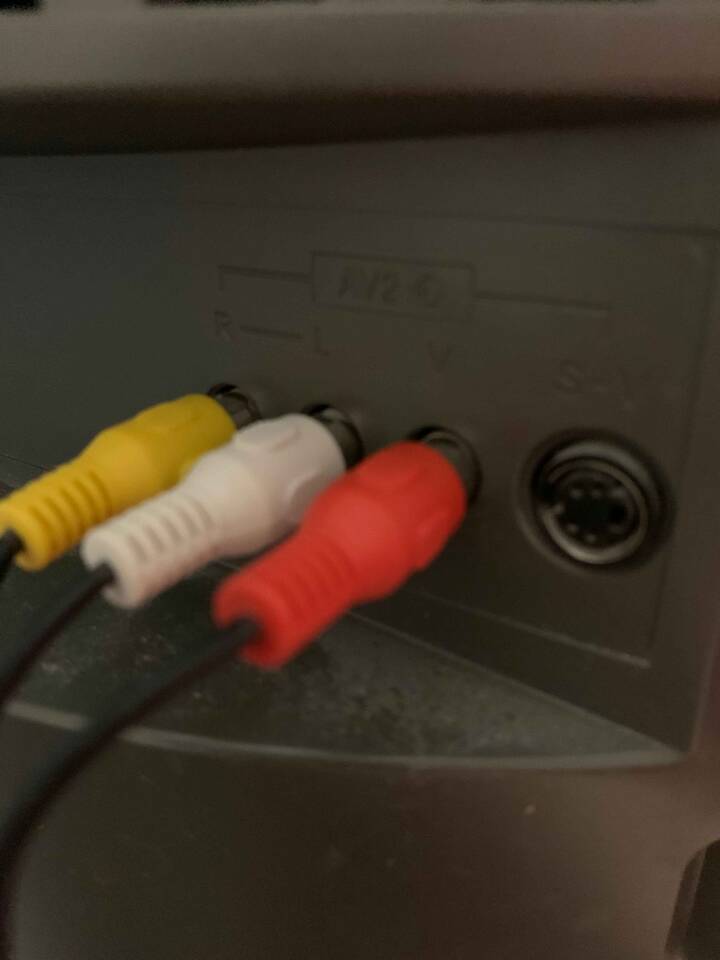

2. Подсоедините желтый штекер к VIDEO OUT на приставке
3. Красный и белый штекеры подключите к AUDIO OUT (R и L)
4. Аналогичные разъемы на телевизоре подключите к AV IN
5. Убедитесь в плотном контакте всех соединений

3. Цветовая маркировка разъемов

4. Настройка телевизора

После подключения:

• Включите телевизор и приставку
• На пульте ТВ нажмите кнопку SOURCE или INPUT
• Выберите аналоговый вход (AV, COMPOSITE, VIDEO)
• При отсутствии сигнала проверьте правильность выбора входа

5. Решение распространенных проблем

1. Нет изображения: проверьте желтый кабель и выбор источника
2. Нет звука: убедитесь в подключении аудиокабелей
3. Помехи: используйте экранированные кабели, избегайте скруток
4. Черно-белое изображение: возможно неисправен желтый разъем

6. Альтернативные варианты

7. Особенности качества сигнала

• Максимальное разрешение: 576i (PAL) или 480i (NTSC)
• Нет поддержки HD и цифрового звука
• Возможны наводки и помехи в длинных кабелях
• Рекомендуемая длина кабеля - не более 5 метров

Подключение через RCA-тюльпаны обеспечивает совместимость старых и новых устройств, хотя и с ограничениями по качеству изображения и звука.
